NovaStar J6 Seamless Switcher — це високопродуктивний безшовний комутатор NovaStar, який інтегрує обробку відео, екранна мозаїка, ефекти переходу та можливості багатоекранного відображення.
1. J6 HD пропонує потужні можливості прийому та обробки відеосигналу, і підтримує до 8 входи з роздільною здатністю до 4K×2K@30Hz і 6 вікна.
2. Крім того, цей процесор novastar 4k підтримує два режими системи: Сплайсер і комутатор. Коли він у режимі сплайсера, максимум 4 Вихідні роз'єми DVI можна використовувати разом для виведення, який може реалізувати вантажопідйомність до 8KK кожного блоку J6.
3. Коли він у режимі перемикача, максимум 2 Вихідні роз'єми DVI можна використовувати разом для виведення, який може реалізувати вантажопідйомність до 4KK кожного блоку J6.
4. На основі потужної платформи FPGA, J6 підтримує керування введенням і виведенням EDID і налаштування кольору, плавний перехід різноманітних джерел вхідного сигналу, а також згасання та інші ефекти переходу, надає вам більш гнучкий і насичений візуальний досвід.
5. Більше того, багатоекранна система управління J6 оснащена інтелектуальним програмним забезпеченням управління NovaStar V-Can і контролером подій C1, Завдяки V-Can створюється насичений ефект мозаїки екрана, C1 або операції на передній панелі.
6. З відмінною якістю зображення, надвелика вантажопідйомність і гнучкі режими роботи, J6 можна широко використовувати в доповідях на конференціях, виставкові центри, управління сценою та інші сценарії застосування.
Сумісність із галузевими стандартними роз’ємами відеовходу на ринку
- роз'єм DVI: 1920×1080@60Hz вхід
- HDMI 1.3 роз'єм: 1920×1080@60Hz вхід
- 3Роз'єм G-SDI: 1920×1080@60Hz вхід
- DP 1.1 роз'єм: 4K×2K@30Hz вхід
- HDMI 1.4 роз'єм: 4K×2K@30Hz вхід
4 групи (2 сполучники в кожній групі) вихідних роз’ємів DVI одного блоку J6 для мозаїчного виведення
Кожна група містить основний і резервний роз’єми. Максимум 4 роз’єми можна використовувати для мозаїчного виведення. Розкладка мозаїки може бути 4×1, 1×4 або 2×2. Максимальна вантажопідйомність може досягати 9,200,000 пікселів, а максимальна ширина мозаїки може становити до 15360 пікселів.
Двосистемні режими
J6 підтримує режими Splicer і Switcher, які можуть відповідати різним вимогам застосування.
Багатовіконний дисплей
J6 підтримує до шести вікон 4K×2K із довільним розташуванням. Кожне вікно підтримує вихід крос-коннектора.
Роз'єм HDMI для моніторингу виходу
- Підтримує моніторинг одного джерела вхідного сигналу, PVW або PGM.
- Підтримує моніторинг усіх джерел вхідного сигналу, PVW і PGM.
- Підтримує відображення вхідної роздільної здатності та частоти оновлення.
Функція керування дисплеєм
Дозволяє затемнити або заморозити екран, просто натиснувши одну кнопку.
Керування EDID
Підтримує керування роздільною здатністю вхідного сигналу для DVI, Роз'єми HDMI і DP.
Ефекти переходу
У режимі сплайсера, J6 підтримує налаштування ефекту переходу для перемикання джерела.
У режимі комутатора, J6 підтримує встановлення ефекту та тривалості ефекту.
ДО
У режимі комутатора, J6 підтримує налаштування AUX.
Захоплення БКГ
J6 підтримує захоплення джерела вхідного сигналу та PGM, а зроблене зображення можна використовувати як BKG.
Налаштування BKG
J6 підтримує як зображення BKG, так і чистий колір BKG. Ви можете заощадити максимум 6 Зображення BKG.
Колір введення, налаштування кольору вікна та кольору виводув
Управління пресетами
Ви можете створити максимум 10 користувацькі стилі та завантажте стиль, просто натиснувши одну кнопку.
Керування шаблонами вікон
J6 вбудований з 7 шаблони вікон. Ви можете завантажити один із шаблонів вікон, щоб швидко розмістити вікна.
Кілька режимів роботи
Ви можете керувати J6 через його передню панель, програмне забезпечення розумного керування V-Can або контролер подій C1.

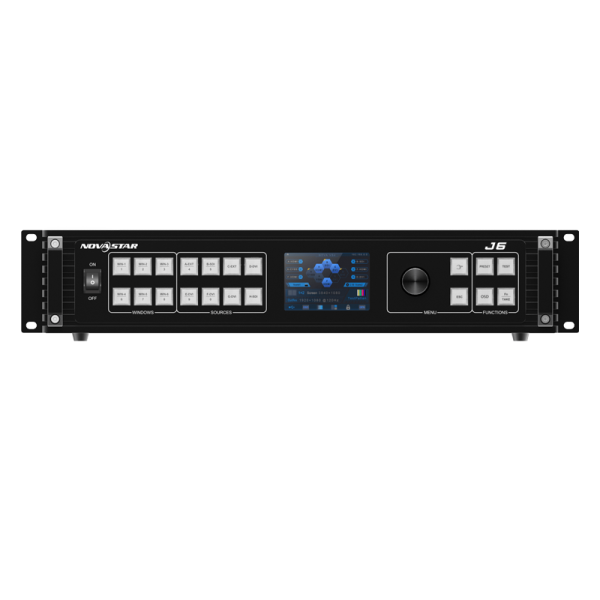

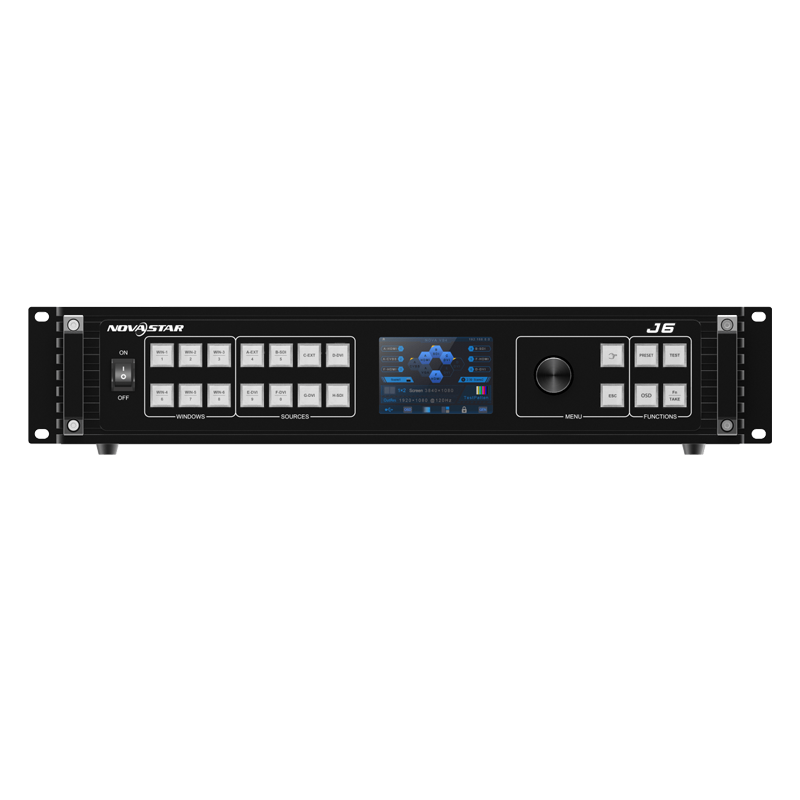

Візуальний кольоровий РК-екран і чіткі індикатори кнопок на передній панелі, спрощення операцій управління системою

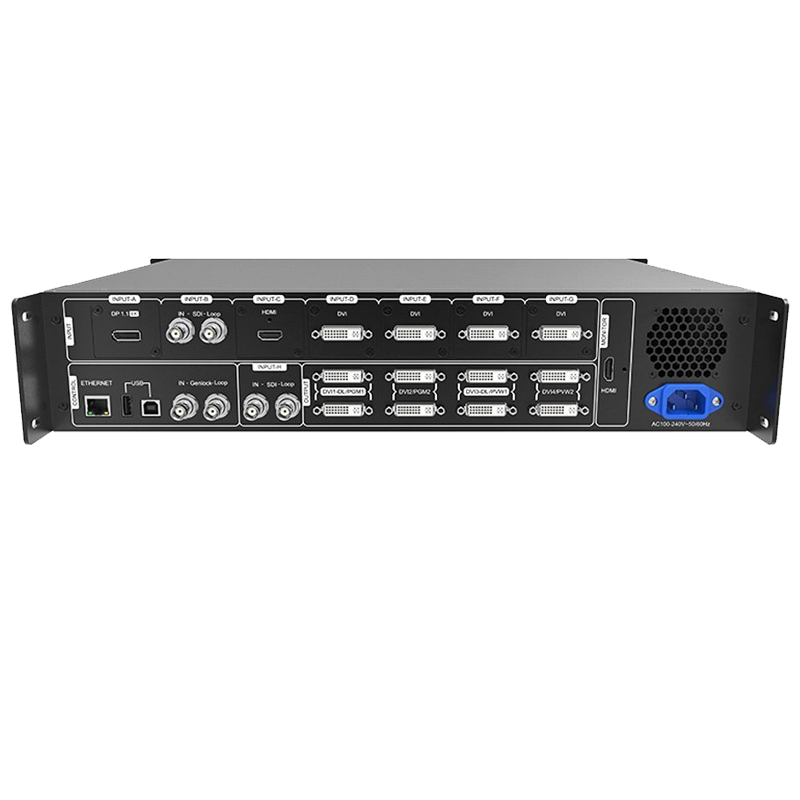

Роз'єм |
Введення | DVI | Вхідна роздільна здатність до 1920 × 1200 при 60 Гц і сумісність із попередніми версіями
HDCP 1.4 |
|
| 3G-SDI | Вхідна роздільна здатність до 1920 × 1080 при 60 Гц і сумісність із попередніми версіями
3Вихід петлі G-SDI |
|||
| HDMI 1.3 | Вхідна роздільна здатність до 1920 × 1080 при 60 Гц і сумісність із попередніми версіями
HDCP 1.4 |
|||
| DP1.1 | Вхідна роздільна здатність до 4K × 2K при 30 Гц і сумісна з попередніми версіями
HDCP 1.3 |
|||
| HDMI 1.4 | Вхідна роздільна здатність до 4K × 2K при 30 Гц і сумісна з попередніми версіями
HDCP 1.4 |
|||
| Вихід | DVI | 4 групи (2 сполучники в кожній групі) вихідних роз'ємів DVI можна використовувати для мозаїчного виведення.
Кожна група містить основний і резервний роз’єми. |
||
| HDMI | Роз'єм моніторингу | |||
| КОНТРОЛЬ | Ethernet | Спілкуйтеся з ПК або підключайтеся до мережі. | ||
| USB (Тип-B) | Підключіться до ПК для керування пристроєм. | |||
| USB (Тип-А) | Зарезервований роз’єм | |||
Продуктивність роз'єму |
Загальна роздільна здатність входу та виходу |
|
800×600 при 50/60/75/85 Гц
1024×768 при 48/50/60/75/85 Гц 1152×864 при 75 Гц 1280×720 при 48/50/60 Гц 1280×768 при 48/50/60/75 Гц 1280×800 при 50/60 Гц 1280×960 при 50/60/85 Гц 1280×1024 при 48/50/60/75/85 Гц 1360×768 при 60 Гц 1364×1024 при 48/50/85 Гц |
1366×768 при 50/60 Гц
1366×800 при 50/60 Гц 1400×1050 при 48/50/60/75 Гц 1440×900 при 60/75/85 Гц 1600×900 при 48/50/60 Гц 1600×1200 при 48/50/60 Гц 1680×1050 при 60 Гц 1792×1280 при 60 Гц 1920×1080 при 30/48/50/60 Гц 1920×1200 при 50/60 Гц |
|
800×600 при 50/60/75/85 Гц
1024×768 при 48/50/60/75/85 Гц 1152×864 при 75 Гц 1280×720 при 48/50/60 Гц 1280×768 при 48/50/60/75 Гц 1280×800 при 50/60 Гц 1280×960 при 50/60/85 Гц 1280×1024 при 48/50/60/75/85 Гц 1360×768 при 60 Гц 1364×1024 при 48/50/85 Гц 1400×1050 при 48/50/60/75 Гц 1440×900 при 60/75/85 Гц 1600×900 при 48/50/60 Гц 1600×1200 при 48/50/60 Гц |
1680×1050 при 60 Гц
1792×1280 при 60 Гц 1920×1080 при 30/48/50/60 Гц 1920×1200 при 50/60 Гц 2048×1080 при 30/48/50/60 Гц 2048×1152 при 30 Гц 2304×1152 при 60 Гц 2048×1152 при 60 Гц 2560×1080 при 50/60 Гц 2560×1400 при 50/60 Гц 2560×1600 при 50/60 Гц 3840×1080 при 30/50/60 Гц 3840×2160 при 30 Гц |
||
| 3G-SDI | 480i, 576i
1280×720p@24/25/30/50/60 Гц 1920×1080p@24/25/30/50/60 Гц |
|||
Електричні характеристики |
Роз'єм живлення | AC100V~240V 50/60Hz??/тд> | ||
| Споживана потужність | 50В | |||
Операційне середовище |
Робоча температура | 0℃~60 | ||
| Температура зберігання | -20℃~60 | |||
Фізичні характеристики |
Розміри | 482.6мм × 379,5 мм × 94,7 мм | ||
| вага | 3810g | |||
Novastar J6 Seamless Switcher Multi-screen Splicing Processor
| 1 | 2 | 3 | 4 |
|---|---|---|---|
| Технічні характеристики | Посібник користувача | Примітки до випуску | Прошивка |
