NovaStar CVT4K-S kiudoptilise kontrolleri kast suure LED-ekraani jaoks

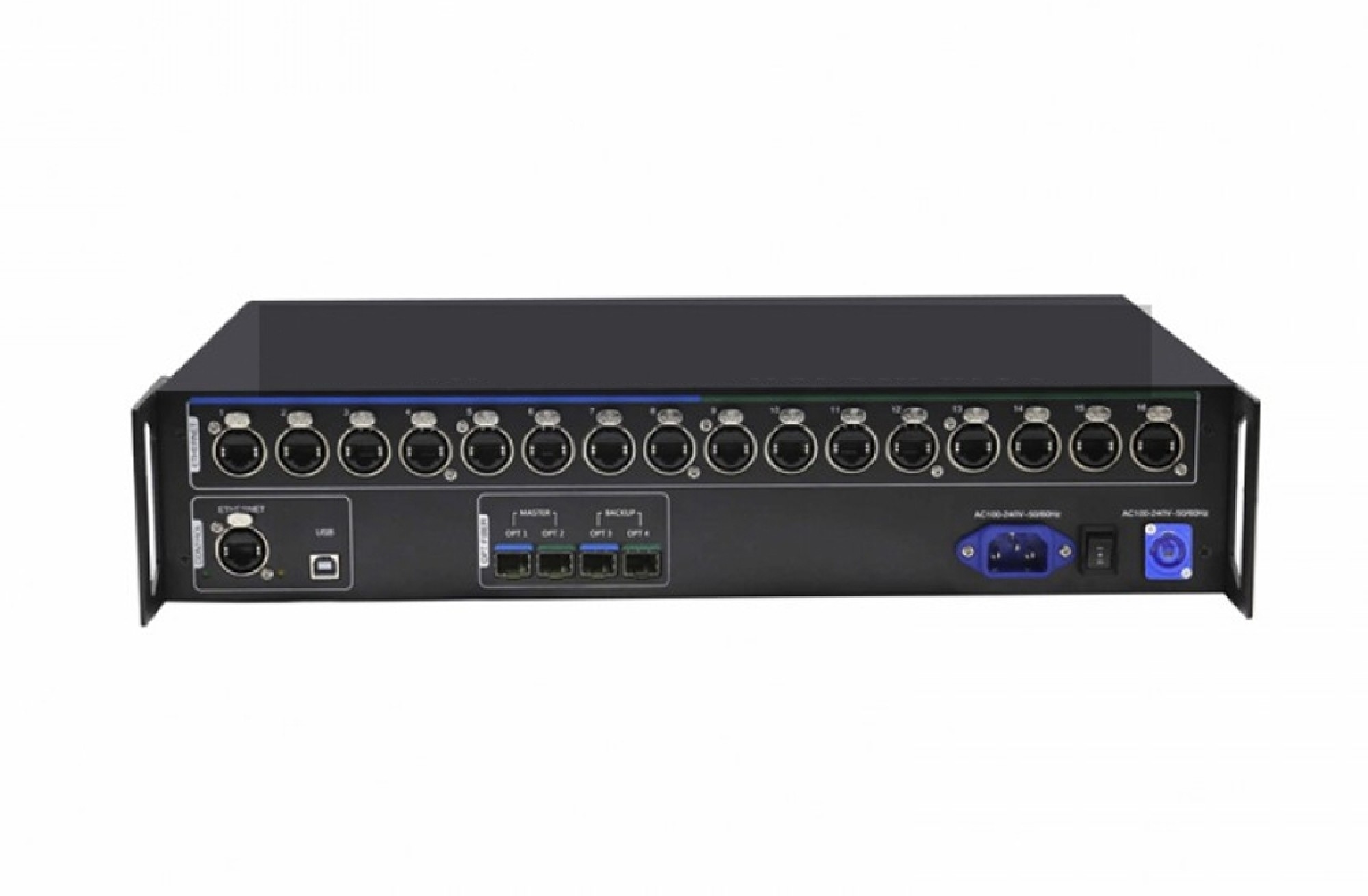

NovaStar CVT4K-S optilise kiu kontrolleri kast suurte LED-kuvarite jaoks:

1) Toetab 16-kanalilisi Neutrik Etherneti sisendeid ja väljundeid.
2) Toetab 4-kanalilisi optiliste kiudude sisendeid/väljundeid. Kaks neist on peamised sisend-/väljundkanalid ja ülejäänud kaks on varukoopiad.
3) Stabiilsuse ja töökindluse suurendamiseks sees on kahe võimsusega liiasvaru.
4) Kahte tüüpi toiteliideseid (3-pistikupesa ja PowerCON) toetatakse klientide erinevate vajaduste rahuldamiseks.
5) Erinevate märgutuledega esipaneelil, iga olekut saab selgelt näidata. 6) USB ja Etherneti juhtliidestega, mis muudavad peamiste juhtarvutite ühendamise paindlikumaks ja palju lihtsamaks.

NovaStar CVT4K-S kiudoptilise kontrolleri kast suure LED-ekraani diskreptsiooni jaoks:

Märgutuled asuvad esipaneeli keskmisel alal:

• Etherneti pordi 1-8 märgutuled, mis vastavad OP 1/OPT3-le, on selle ala ülemisel poolel. Esimesel real olevad tuled näitavad, kas iga pordi ühendus on saadaval ja teisel real olevad tuled näitavad, kas pordil on andmeedastus.
• Toiteindikaatortuli ja üldise oleku indikaatortuli asuvad selle ala keskel.
• Etherneti pordi 9-16 märgutuled, mis vastavad OPT2/OPT4-le, on selle ala alumises osas. Esimese rea tuled näitavad, kas iga pordi ühendus on saadaval ja teisel real olevad tuled näitavad, kas pordil on andmeedastus.
  Lisaks, väike kolmnurk tuled "OPT??näitab, kas iga kiudoptilise pordi ühendus on saadaval.

Märkus: OPT1 vastab Etherneti pordile 1–8 ja OPT2 vastab Etherneti pordile 9–16. Lisaks, OPT3 on OPT1 varukoopia ja OPT4 on OPT2 varukoopia.

Novastar CVT4K-S optilise kiu kontrollerkarp suurte LED-ekraani parameetrite jaoks:
