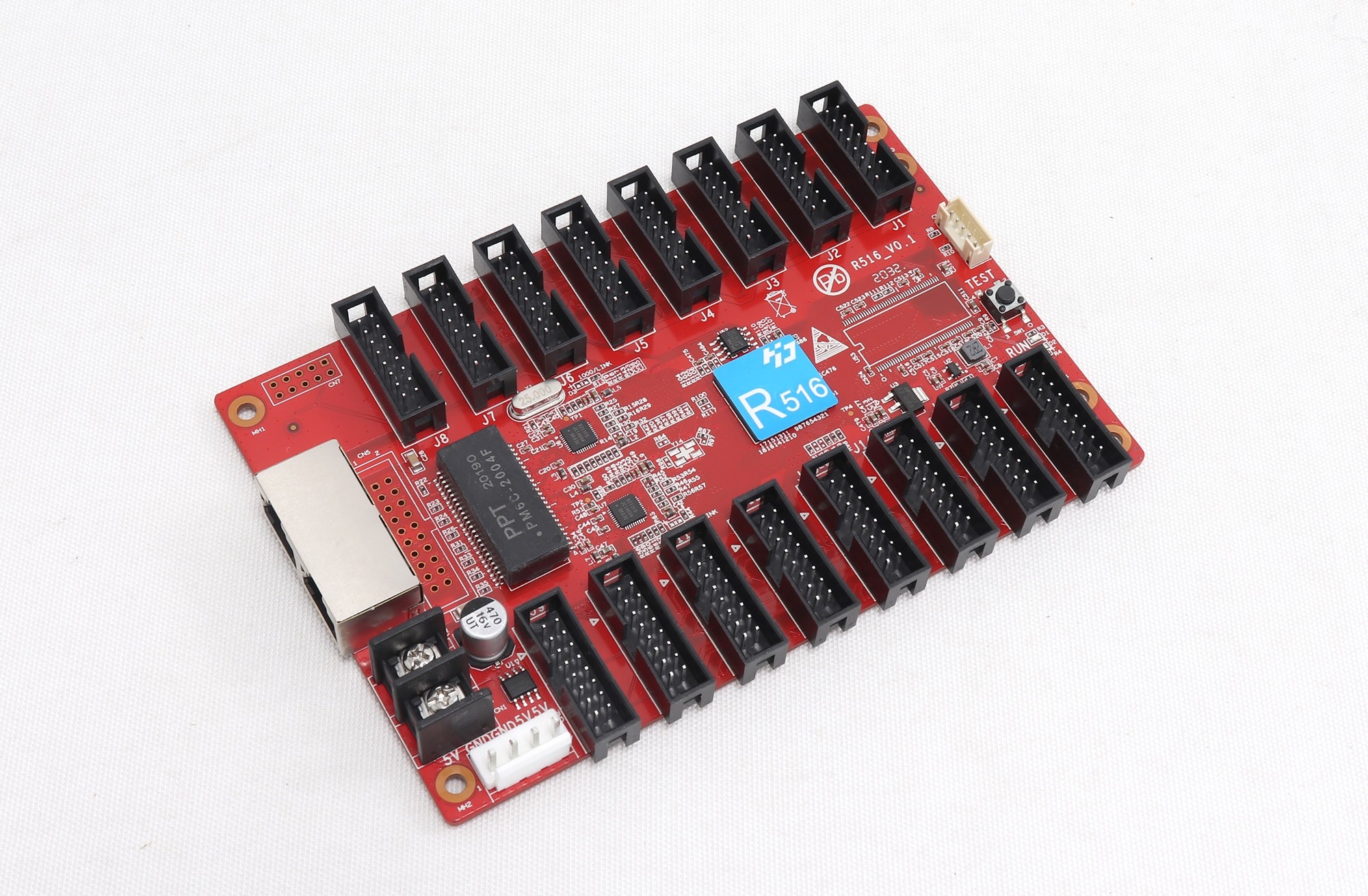

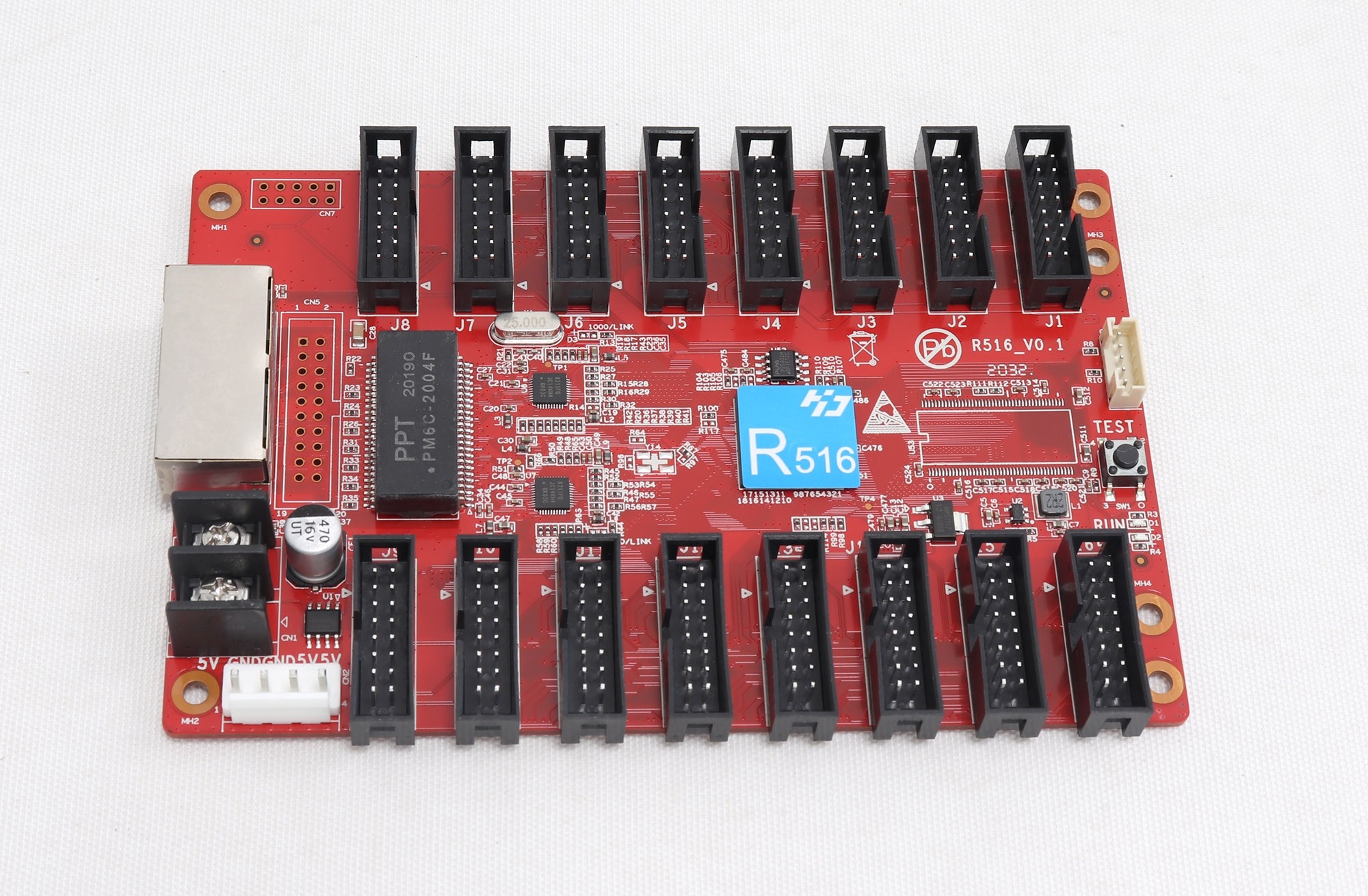

Характарыстыкі поўнакаляровага святлодыёднага экрана для прыёмнай карты HUIDU HD-R516:
1 Гігабітны порт Ethernet, выкарыстоўваецца для падлучэння карты-адпраўшчыка або карты-прыёмніка, тыя ж два сеткавыя парты ўзаемазаменныя,
2 Інтэрфейс харчавання, можна атрымаць доступ з напругай пастаяннага току 4,5 В ~ 5,5 В
3 Індыкатар працы, D1 міргае, паказваючы, што карта кіравання працуе нармальна; D2 хутка міргае, паказваючы, што Gigabit быў распазнаны і дадзеныя прымаюцца.
4 Кнопка тэставання,выкарыстоўваецца для праверкі аднастайнасці яркасці дысплея і плоскасці модуля дысплея.
5 Знешні індыкатар, прабег святло і святло дадзеных,
6 HUB75Eport, падключыце да модуляў.
Параметр прыёмнай карты HUIDU HD-R516 LED:
| Падыходзіць для адпраўніка | Т901 T901B Сінхронны кантролер T901S ВП210 Відэапрацэсар VP410. |
| Тып модуля | Сумяшчальны з усімі распаўсюджанымі модулямі IC, падтрымлівае большасць ШІМ IC модуль. |
| Рэжым сканавання | Падтрымлівае любы метад сканавання ад статычнага да 1/64 сканаваць |
| Сувязь п метад |
Гігабітны Ethernet |
| Дыяпазон кантролю | Рэкамендаваць 256*512 пікселяў Шырыня вонкавага модуля 256, Шырыня ўнутранага модуля >128 |
| Мультыкартка злучэнне |
Прыёмную картку можна пакласці ў любой паслядоўнасці. |
| Шэрая гама | 256~65536 |
| Разумная налада | Некалькі простых крокаў для завяршэння разумных налад, праз макет экрана можна наладзіць у адпаведнасці з любым выраўноўваннем экрана дошка блока |
| Тэставыя функцыі | Прыёмная картка інтэграваная функцыя тэставання экрана,Тэставы дысплей аднастайнасць яркасці і плоскасць дысплейнага модуля. |
| Сувязь п адлегласць |
Сеткавы кабель Super Cat5, Cat6 унутры 146 метраў |
| Порт | 5V DC Power*2,1Gbps Порт Ethernet*2, HUB75E*16 |
| Уваходнае напружанне | 4V-6V |
| Працуе тэмпература |
-40~85 |
